Cara Membaca Drawing Rubber Seal

Membaca drawing (gambar teknik) rubber seal adalah keterampilan penting bagi bagian Engineering, Purchasing, QC, dan Produksi. Dengan memahami drawing, Anda dapat memastikan produk yang diproduksi atau dibeli sesuai dengan spesifikasi teknis yang dibutuhkan.

Mengapa Drawing Penting?

Drawing memberikan informasi lengkap mengenai:

• Ukuran produk
• Material
• Toleransi dimensi
• Kekerasan material (Hardness)
• Standar manufaktur
• Jumlah produk
• Nomor part (Part Number)

Kesalahan membaca drawing dapat menyebabkan:

• Produk tidak dapat dipasang
• Kebocoran pada sistem
• Biaya produksi ulang
• Kegagalan peralatan

Bagian-Bagian Drawing Rubber Seal

Pada umumnya drawing rubber seal terdiri dari beberapa informasi berikut.

1. Part Name

Nama produk.

Contoh:

HAMMER UNION SEAL

atau

O-RING

2. Part Number

Nomor identifikasi produk.

Contoh:

MPA-HUS-2202-4

atau

P/N : 14578

Part Number memudahkan proses pemesanan dan pelacakan.

3. Material

Material merupakan informasi yang paling penting.

Contoh:

Material :

HNBR 90 Shore A

atau

FKM 75 Shore A

atau

NBR 70 Shore A

4. Dimensi

Dimensi merupakan ukuran fisik produk.

Misalnya pada O-Ring:

ID = 50.00 mm

CS = 5.30 mm

Keterangan:

• ID (Inside Diameter) = diameter bagian dalam
• CS (Cross Section) = tebal penampang

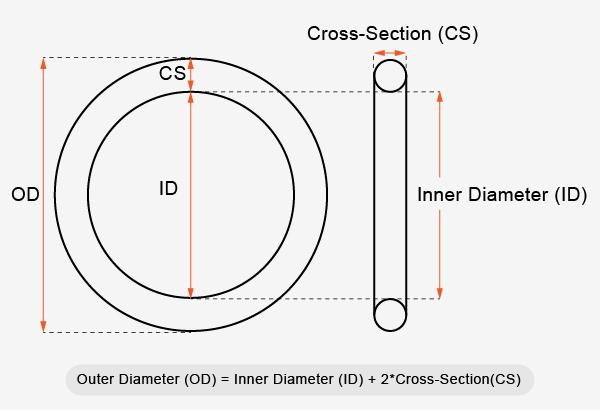

Sedangkan OD (Outside Diameter) dihitung dengan rumus:

OD = ID + (2 × CS)

Contoh:

ID = 50 mm

CS = 5 mm

OD = 60 mm

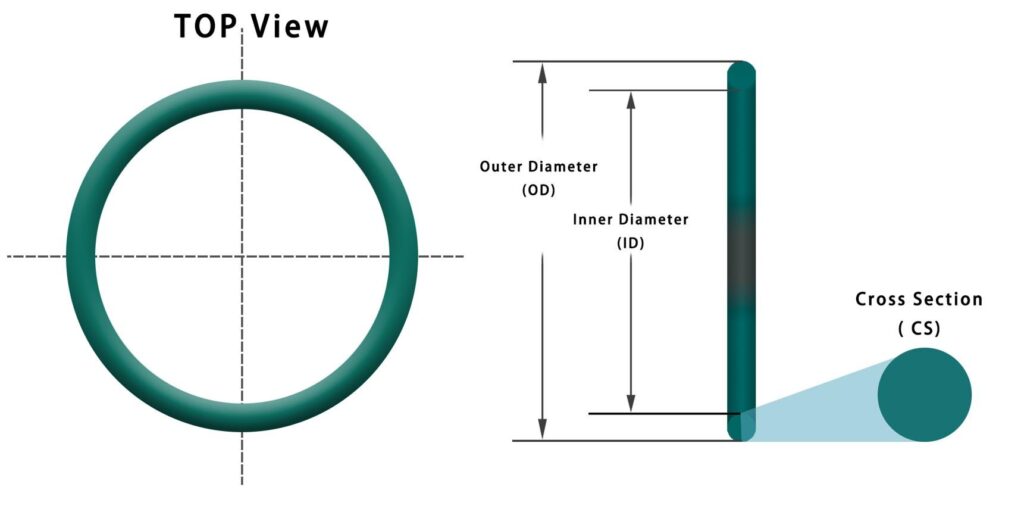

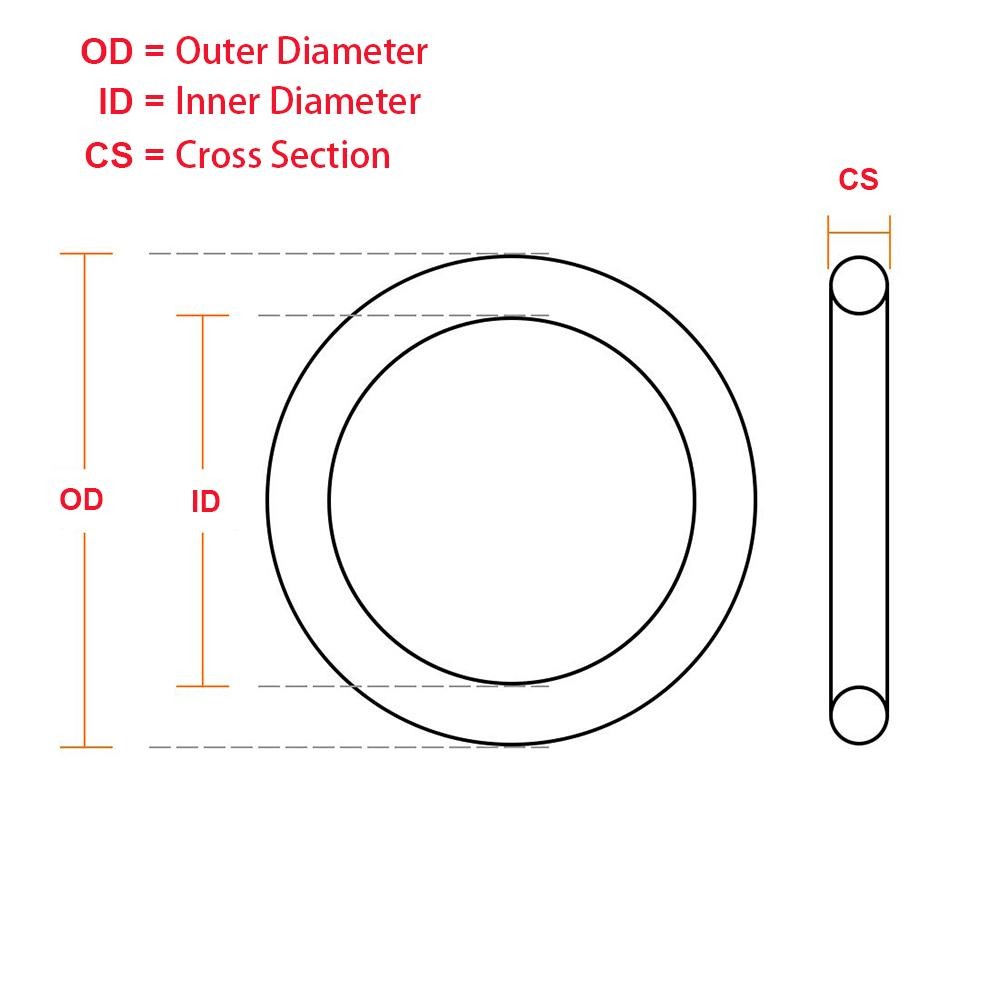

Contoh Drawing O-Ring

          _________

      .-‘         ‘-.

    /                 \

   |                   |

    \                 /

      ‘-._________.-‘

ID = 50 mm

CS = 5 mm

OD = 60 mm

Contoh Drawing Hammer Union Seal

 _______________________

|                       |

|       RUBBER          |

|_______________________|

      Brass Insert

Biasanya terdapat informasi:

• OD
• ID
• Tinggi
• Profil
• Brass Insert
• Stainless Ring

5. Toleransi

Contoh:

50 ±0.10 mm

Artinya ukuran yang diterima adalah:

49.90 mm sampai 50.10 mm

Semakin kecil toleransi, semakin tinggi tingkat presisi yang dibutuhkan.

6. Hardness

Contoh:

90 ±5 Shore A

Artinya kekerasan material harus berada pada rentang:

85 hingga 95 Shore A

7. Surface Finish

Pada beberapa drawing terdapat simbol kekasaran permukaan.

Contoh:

Ra 0.8

Artinya permukaan harus memiliki kekasaran maksimum 0,8 µm.

8. Quantity

Jumlah produk yang dipesan.

Contoh:

Qty : 50 pcs

9. Revision

Contoh:

REV A

REV B

Revision menunjukkan perubahan desain.

Selalu gunakan drawing dengan revisi terbaru.

Simbol yang Sering Digunakan

Satuan yang Digunakan

Metric

mm

Paling umum digunakan di Indonesia.

Imperial

inch

Banyak digunakan pada industri Oil & Gas.

Contoh:

4.062″

7.062″

11″

Cara Mengukur Seal Sesuai Drawing

Gunakan alat ukur yang tepat:

• Jangka Sorong (Vernier Caliper): untuk mengukur ID, OD, dan tinggi.
• Mikrometer: untuk pengukuran yang membutuhkan presisi lebih tinggi.
• Hardness Tester (Shore A): untuk mengukur kekerasan material.
• Height Gauge: untuk mengukur tinggi pada komponen tertentu.

Kesalahan yang Sering Terjadi

❌ Salah membaca satuan (mm dianggap inch)

❌ Salah membaca toleransi

❌ Tidak memperhatikan revisi drawing

❌ Material tidak sesuai spesifikasi

❌ Mengabaikan hardness

❌ Tidak memperhatikan arah pemasangan seal

Tips Membaca Drawing dengan Benar

✔ Pastikan menggunakan revisi terbaru.

✔ Periksa material dan hardness sebelum produksi.

✔ Verifikasi semua dimensi utama (ID, OD, tinggi, atau CS).

✔ Perhatikan toleransi dan simbol teknik.

✔ Pastikan satuan ukuran (mm atau inch) sesuai.

✔ Jika drawing tidak lengkap, lakukan klarifikasi sebelum produksi.

Kesimpulan

Drawing rubber seal adalah acuan utama dalam proses desain, produksi, inspeksi, dan pembelian. Memahami informasi seperti material, dimensi, toleransi, kekerasan, dan revisi gambar akan membantu memastikan seal yang diproduksi sesuai spesifikasi, mengurangi risiko kesalahan, dan meningkatkan kualitas produk.

Tips untuk industri Oil & Gas: Selain membaca drawing komponen, perhatikan juga gambar groove (housing) tempat seal dipasang. Seal yang benar tetapi dipasang pada groove dengan dimensi atau toleransi yang tidak sesuai tetap dapat mengalami kebocoran atau kerusakan dini. Hal ini sangat penting untuk komponen seperti Hammer Union Seal, Tubing Hanger Seal, BOP Seal, dan U-Cup Seal.
